絕緣膠墊產品的質量要求

　　絕緣膠墊產品的質量要求：

　　1)絕緣膠墊是采用NRSBR等絕緣性能優良的非極性純橡膠制作。

　　2)絕緣膠墊不含次膠、廢膠、再生膠和任塑料成份。

　　3)絕緣膠墊表面電阻和體積電阻穩定，單位面積比重大、平展性能好，物理性能穩定。

　　4)絕緣膠墊耐酸、耐堿、耐油 、耐高溫，色系大方美觀，工頻耐壓達到國家標準要求。

　　5)絕緣膠墊每平方米，面積不于1cm2氣泡不超過5個，任意兩個氣泡間的距離不小于40mm，無裂紋扯斷伸長度≥250%，永久不變形，熱空氣老化在70℃持久72個小時，吸水性≤1.5% ，工頻耐壓有效值>15KV，保持3秒不擊穿外觀平滑，無凹凸不平，彈性好。

　　絕緣膠墊厚度：在整個絕緣墊上應隨機選擇5個以上不同的點進行厚度測量和檢查?？墒褂们Х中母位蛲瑯拥木鹊膬x器進行測量。千分尺的精度應在0.02mm以內,測鉆的直徑為6mm,平面壓腳的直徑為(3.17±0.25)mm,壓腳應能施加(0.83±0.03)N的壓力.絕緣墊應平展放置,以使千分尺測量之間是平滑的。

　　絕緣膠墊檢驗標準：

　　1.絕緣膠墊外觀：

　　1)斑痕深度和高度沒有超過膠板厚度公差

　　2)氣泡每平米內，面積小于1cm的氣泡不超過5個，任意兩個氣泡間距離不小于40mm。

　　3)雜質深度及長度不超過膠板厚度的1/6

　　4)邊沿不齊或海面狀寬度不超過10mm，長度不超過膠板總長的1/10

　　5)沒有裂紋

　　2.硬度(邵爾A)：55-70

　　絕緣膠墊分類：

　　1)按照電壓等級可分

　　5kv絕緣膠墊、10kv絕緣膠墊、20kv絕緣膠墊、25kv絕緣膠墊、35kv絕緣膠墊

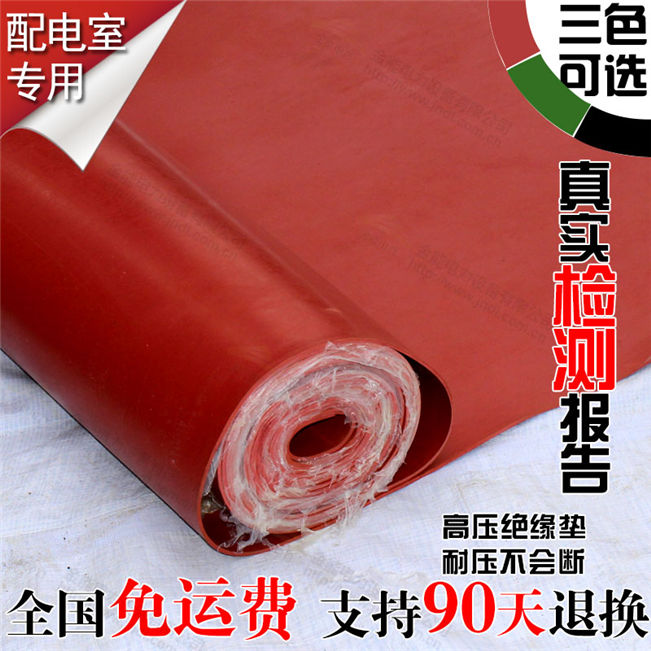

　　2)按顏色可分為：黑色膠墊，紅色膠墊，綠色膠墊

　　3)按厚度可分為：2mm,3mm,4mm,5mm,6mm,8mm,10mm,12mm.

　　絕緣膠墊電壓等級：5KV/10KV/15kv/20kv/25kv/30kv/35kv

　　3.拉伸強度及扯斷伸長率：1)拉伸強度(Mpa)≥5.0

　　2)扯斷伸長率≥250%

　　4.定伸(150%)永久變形≤25%

　　5.熱空氣老化(70℃*72h)：拉伸強度降低率≤30%

　　6.吸水性≤1.5%

　　7.電絕緣性能試驗：

　　1)耐電壓試驗：25KV(有效值)，保持1min，應無擊穿現象

　　2)擊穿電壓試驗≥35KV(有效值)

　　絕緣膠墊工藝及成型：

　　絕緣墊上下表面應不存在有害的不規則性。有害的不規則性是指下列特征之一，即破壞均勻性、損壞表面光滑輪廓的缺陷，如小孔、裂縫、局部隆起、切口、夾雜導電異物、折縫、空隙、凹凸波紋及鑄造標志等。無害的不規則性是指生產過程中形成的表面不規則性。

　　絕緣膠墊使用范圍及存儲方式：廣泛應用于變電站、發電廠、配電房、試驗室友以及野外帶電作業等使用。應儲存在干燥通風的環境中，遠離熱源，離開地面和墻壁20cm以上。避免受酸堿和油的污染，不要露天防止避免陽光直射。
