掛接地線是一項重要的電氣安全技術措施，是停電后所采用的安全預防措施，可避免突然來電對正在操作的員工造成傷害。因此，要正確使用短路接地線，規范掛、 拆接地線的行為，避免由于接地線原因引起的電氣事故。為確保在停電設備或線路上工作安全，《電業安全工作規程》（DL409－91）規定，停電以后，驗明設備或線路不帶電，還必須掛接地線，并規定：“接地線應有接地和短路導線構成的成套接地線”。成套接地線實質上是三相短路接地線，它由三相短接部分和集中接地線兩部分組成。
接地線時應 注意以下幾點：
一、工作之前必須檢查接地線，檢查軟銅線是否斷頭，連接處有無松動，線 鉤的彈力是否正常。掛接地線前必須先驗電，目的是確認現場已停電，防止帶電 掛接地線。還必須按不同電壓等級選用對應規格的接地線，這也是容易發生習慣 性違章的環節。接地線的線徑要與電氣設備的電壓等級相匹配，才能安全通過大 電流。
二、要嚴格遵循掛接地線方式，務必在工作段兩端或有可能來電的支線（含 感應電、可能倒送電的自備電源）上掛接地線。實際操作中，員工常常忽略用戶 倒送電、 感應電， 深受其害的例子不少。 要保證接地樁接地良好， 在打接地樁時， 要選擇黏結性強、有機質多、潮濕的實地表層，避開過于松軟、堅硬風化、回填 土及干燥的地表層，以降低接地回路的土壤電阻和接觸電阻，保證接地質量。
不得將接地線掛在線路的拉線或金屬管上，不準把接地線夾接在表面油 漆過的金屬構架或金屬板上。油漆表面是絕緣體，油漆的耐壓達 10 千伏/毫米， 可使接地回路不通，失去保護作用。拆、掛地線時，要求按照《電業安全工作規程》的規定進行操作，并注意防止 帶電掛地線，以避免燒傷、高空跌落摔傷、感應電壓電傷等人身事故的發生。前兩 類事故，原因明顯易于理解。后一類事故不為人們所重視，有的人說：“閘都拉了， 哪還有電!""。因此，拆掛地線時，感應電壓傷人或電死人的事時有發生。
三種常見的接地線錯誤掛法
l分相單獨接地．

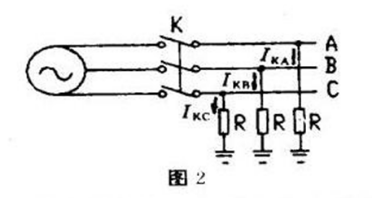

如圖2所示。在這種接法下，假如開關K誤投入，三相短路電流IKA、IKB、IKC將分別從各相接地線流入大地后成閉合回路。短路電流流經接地電阻R時，將在其上產生一個壓降：
UK=IKAR=IKBR=IKCR
因IKA、IKB、IKC相當大，而R也有一定數據值，故UK可能相當大，而UK又正是加在停電工作設備或線路上的電壓，所以是很危險的。
2只在工作的一相劃二相上裝接地線

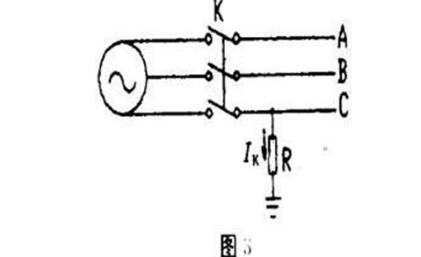

只在工作的一相上裝接地線如圖3所示。
由于只掛了單相接地線，當開關K誤投入時，相當于單相短路接地。在大電流接地系統，將有單相短路接地電流從接地電阻R上流過；在小電流接地系統，則有電容電流從接地電阻R上流過。它們都會在接地電阻R上產生壓降，其數值也相當大，而這個壓降也正是加在停電設備或線路上的電壓，因而也是危險的。

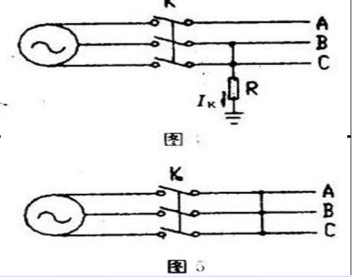

同理，如只在工作的兩相上裝接地線，如圖4所示。當開關K誤投入時，相當于兩相短路接地。在大電流接地系統，將有相當大的短路電流在接地電阻R上產生很高的壓降，所以極為危險；在小電流接地系統，也將有單相短路接地時電容電流的一半從接地電阻R上流過，并產生一定的壓降，因而也是不安全的。
3臨時采用金屬線將設備或線路三相短路
如圖5所示。這種做法，只有在三相對稱時突然來電，才能將工作地段限制在零電位，而當發生非三相對稱來電時，就保證不了工作地段為零電位。例如，當單相電源侵入時，整個停電設備或線路都要帶上和入侵電源同電位的危險電壓，而由于工作設備或線路對地是絕緣的，當發生單相電源侵入時，不能自動使繼電保護裝置動作切除隱患，人體接觸這些設備或線路，將發生觸電事故。
停電檢修掛短路接地線的規定
為避免在停電檢修過程中出現觸電事故，保證作業人員人身安全，在嚴格執行停送電管理制度的前提下，停電檢修設備還必須掛短路接地線，具體要求如下：
1、在停電線路工作地點掛短路接地線前，要首先驗電，確認線路無電。
2、線路的驗電應逐相進行，檢修聯絡用的開關或刀閘時，必須在兩側驗電。
3、線路經過確認無電后進行放電，然后在工作地點檢修設備電源側掛短路接地線，凡有可能供電到停電線路的分支線也要掛短路接地線，并三相短路。
4、掛短路接地線之前，應檢查接地線是否完好合格。掛短路接地線時，應先掛接地端，后掛導線端，接地線不準纏繞，拆接地線時的程序與此相反。
5、短路接地線掛接位置：
1）變電所內進行檢修低壓饋電開關時，要求停高爆開關，并在低壓總開關電源側掛短路接地線；
2）用電單位到變電所接線時，變電所崗位工執行停電作業程序后，必須掛開一臺同級開關，在其上腔電源側掛短路接地線，方可進行開關接線任務；
3）當用電單位進行線路延長接線或檢修啟動開關時，線路上有2臺及以上啟動開關時，應按程序停掉總開關，在不進行作業的啟動開關電源側掛短路接地線；
4）當用電單位檢修400總開關或線路延長接線，并且線路上只有一臺啟動開關時，應開停電票，到變電所停電，在用電單位400總開關電源側掛短路接地線；
5）當檢修線路上有低壓聯絡開關或配電線路上開關存在兩路電時，除按程序停電在配電線路連線上掛短路接地線外，還必須在存在兩路電饋電開關負荷側掛短路接地線（針對雙回路供電）；
6）當進行變電所到用電單位400開關之間線路上接線盒做檢查或擦拭衛生時，應開停電票，到變電所停電，在用電單位400總開關電源側掛短路接地線；如果是檢修或重新接線，必須在變電所停低壓總開關，并在變電所400分開關上電源側掛短路接地線；
6、短路接地線為成套接地線，接地線必須用截面不小于25平方毫米軟銅線，軟銅線長度約1.5米。
7、短路接地線與檢修電氣設備電源側進行連接時，應用夾子固定在接線柱上；短路接地線與接地線連接時，應用夾子固定在接地母線或接地連線上。
8、檢修未完成需要交接班時，已裝設短路接地線必須現場交接。
9、本規定自下發之日起執行，各單位嚴格按照要求落實，否則，給予責任人員記“三違”一次。
